Основные моменты
Превосходные радиочастотные характеристики
Диапазон частот: от постоянного тока до 18 ГГц
Вносимые потери при 0 дБ: 0,4 дБ + 0,07 дБ / ГГц
Максимальное КСВ: от 1,35 до 8 ГГц, от 1,5 до 12,4 ГГц, от 1,7 до 18 ГГц
Повторяемость и срок службы
Срок службы повторяемости: 0,03 дБ, не более 5 миллионов циклов на секцию, как правило
5 миллионов циклов на секцию
Управление питанием
Максимальная входная мощность радиочастотного сигнала: 1 Вт (средняя), 100 Вт (пиковая)
Особенности
Тип разъема: на выбор разъем type-N, SMA, APC-7
Разъем для программирования: 12-контактный Viking, опционально 14-контактный DIP

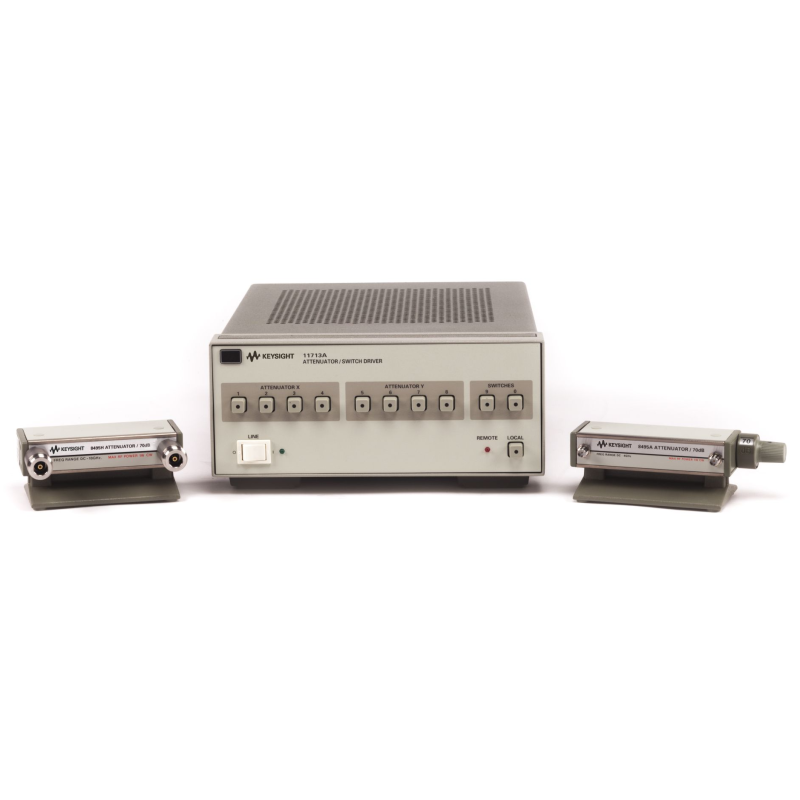

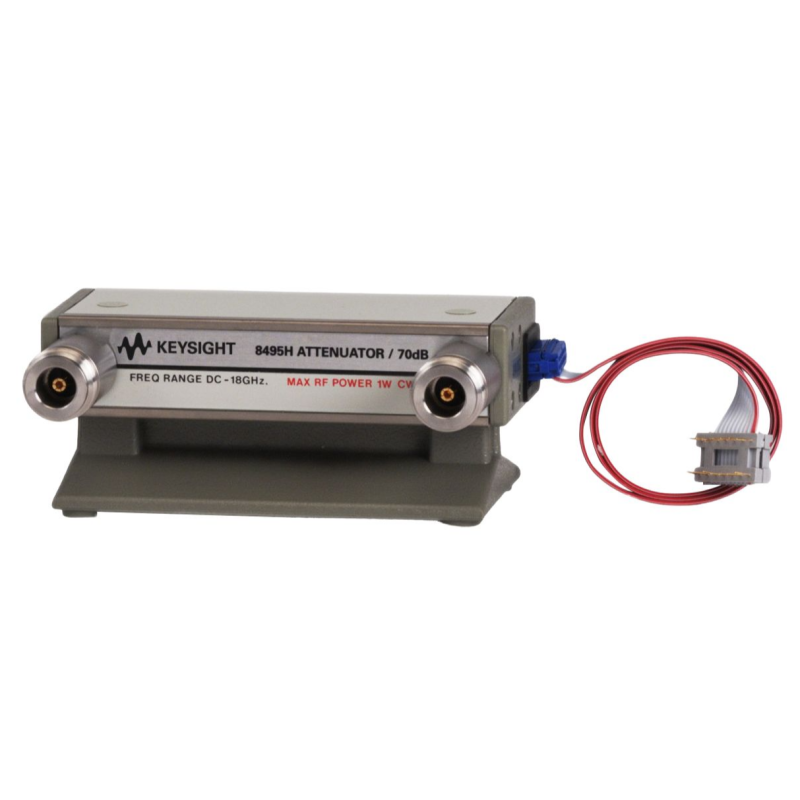

Программируемый ступенчатый аттенюатор Keysight 8495H с частотой от постоянного тока до 18 ГГц обеспечивает исключительную повторяемость и надежность. Он обеспечивает затухание с шагом 10 дБ в диапазоне от 0 до 70 дБ. Прецизионные позолоченные пластинчатые пружины обеспечивают длительный срок службы (более 5 миллионов циклов) и очень высокую повторяемость работы аттенюатора (обычно 0,01 дБ). Для повышения точности измерений опция UK6 обеспечивает отслеживаемые данные NIST (КСВ и затухание). Максимальное время переключения составляет 20 мс (включая установление контакта), что ускоряет автоматическое тестирование. Возможны индивидуальные комбинации ступенчатого аттенюатора и переключателя. Комплекты межблочных соединений Keysight 11716A / B /C обеспечивают быстрое подключение Keysight 8494 / 5 / 6 /7 1- Последовательные аттенюаторы с шагом 1 дБ и 10 дБ обеспечивают больший динамический диапазон с шагом 1 дБ.
